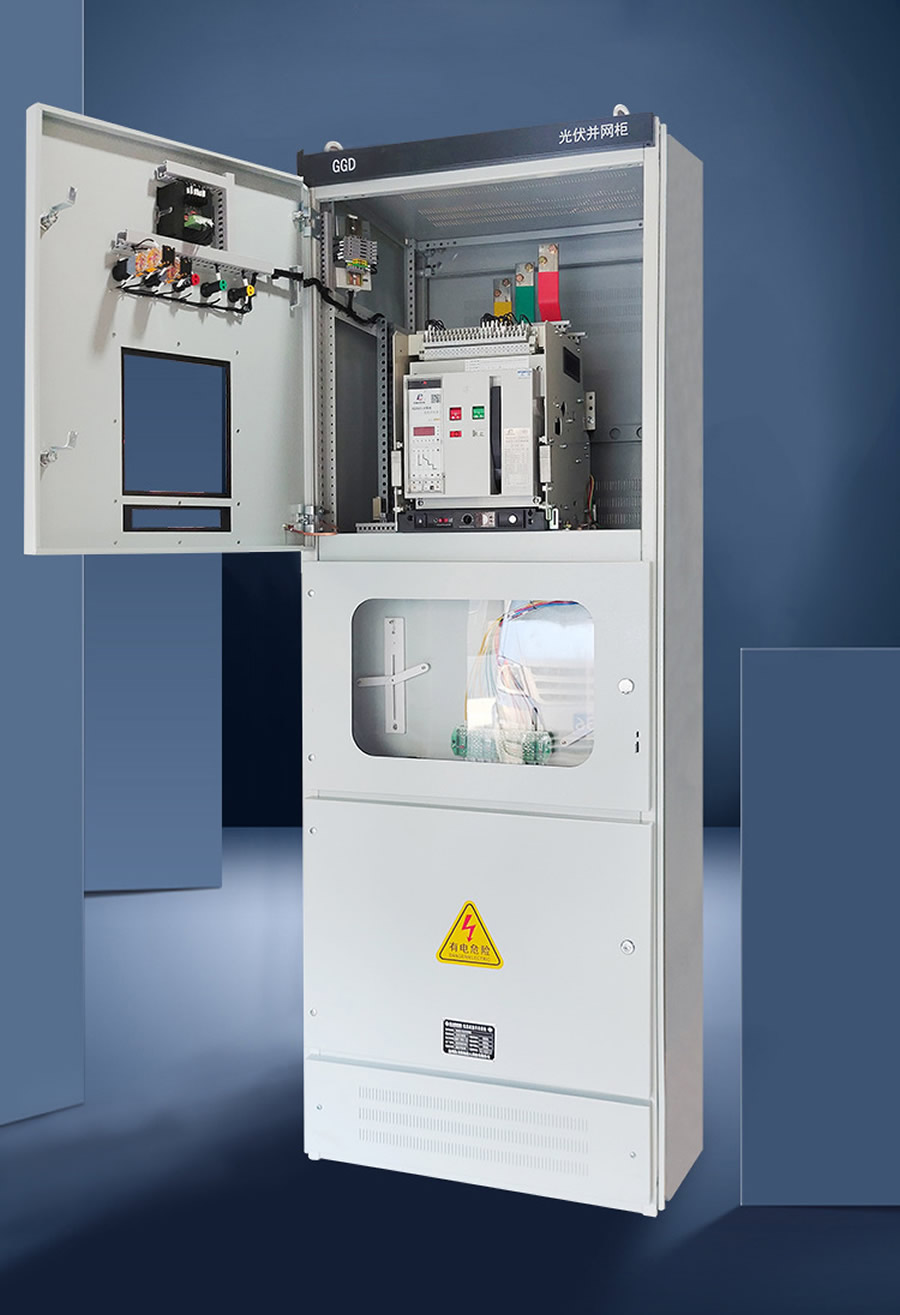

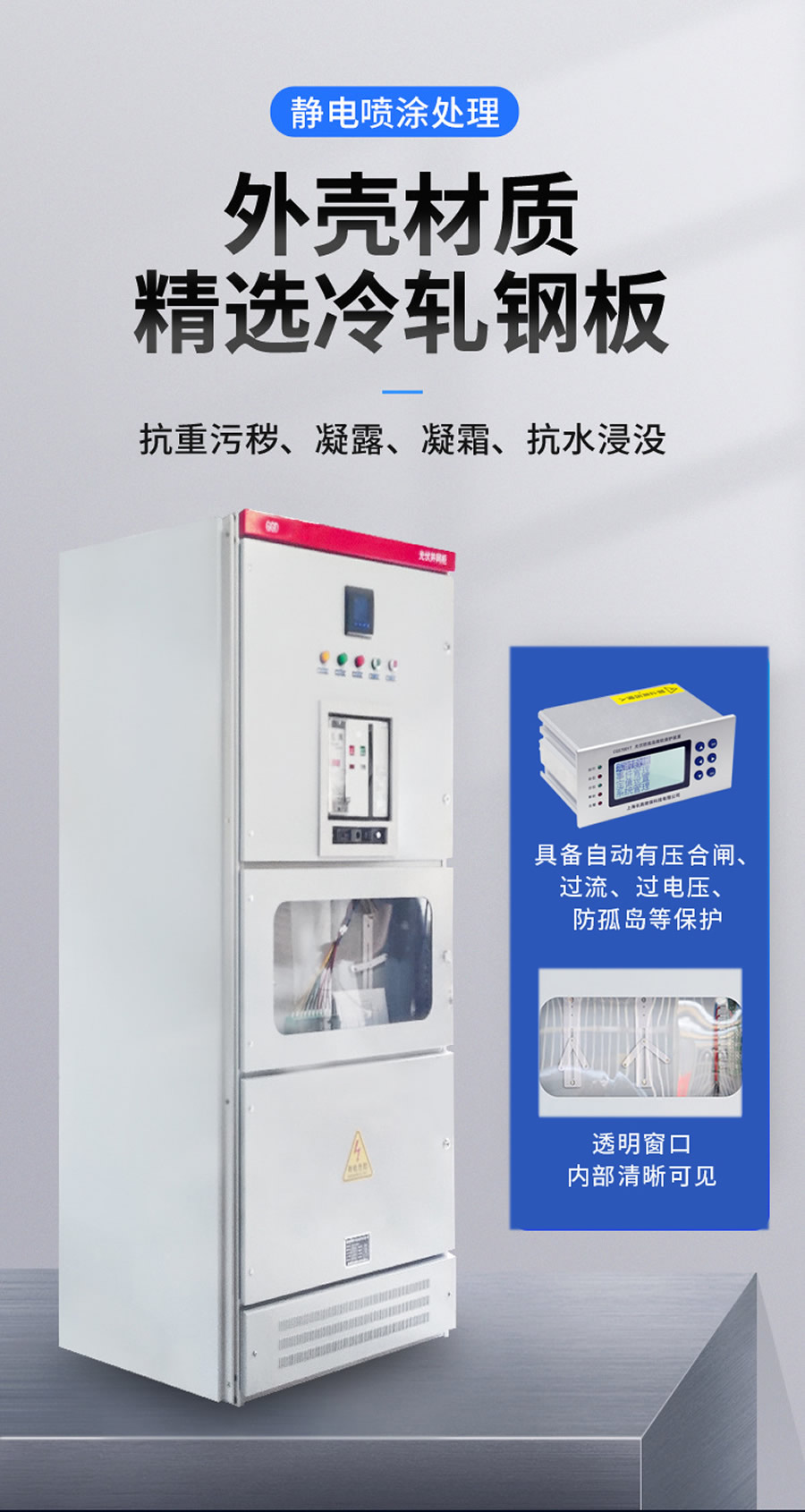

- 光伏發電并網配電箱
-
日期:2022.04.28
瀏覽:2804次
-
簡要概述
光伏并網柜用于光伏電站上比較普遍,尤其對于小型分布式光伏來講,使用的越來越多。當光伏電網中出現低壓、低頻等故障時,斷開并網點開關。當光伏兩側都處于正常狀態。會檢測到相關信號,自動合上并網開關。其設計思路采用鋁合金拉伸殼體,具有體積小、密封性強、適合于各種開關柜上安裝等優點。其安裝方式為嵌入式,接線為后接線方式,插件之間的連接采用總線板連接方式。設有接口提供管理功能和外部通信功能和帶背光的128*64液晶顯示器提供友好的操作界面。
保護功能
●過頻I段保護。
●當頻率波動值超過所設定值時,保護動作,對于即將并網發電的分布式光伏發電來說防孤島保護設備是必須裝設的設備,采集模擬量包括電流、電壓。一般并網開關上的電壓互感器、電流互感器是屬電網側,因此孤島保護裝置采的模擬量取自并網開關。
●自動有壓合閘。
●光伏發電并網配電箱具有當電壓低于定值時動作。
●頻率在35HZ-65HZ之間時且曾經在低頻值以上時低頻保護才能啟動,低頻保護動作200ms后立即返回。
主要特點
●過電壓跳閘 (可選擇投退)。
●可以快速準確的切除并網開關。
●光伏發電并網配電箱具有過電壓、低電壓、頻率過高、頻率過低、逆功率、外部聯跳、頻率突變等保護等國網標準的保護功能。
●具備軟件對時和硬件對時功能。硬件對時支持GPS 差分秒脈沖對時或者IRIG-B 碼對時,裝置可自動識別對時方式。
●可集中組屏也可地分散安裝在高壓開關柜上,各間隔功能獨立,各防孤島裝置之間僅通過網絡聯結,信息共享,這樣整個系統不僅靈活性很強,而且其可靠性也得到了很大提高,任一裝置故障僅影響一個局部元件。
●光伏發電并網配電箱集過壓、低壓、低頻、高頻、頻率突變和逆功率等保護裝置。
●發生頻率過高時裝置采用跳閘保護。
●光伏發電并網配電箱CPU插件為裝置的核心,為高度集成的CPU,其中包括了RAM、Flash Memory和AD等芯片的功能。
●具備智能通訊功能,可以和后臺系統通訊組網,遠程操作斷路器分合閘,遠程查看并網柜各種電參量及開關位置信息。
●光伏發電并網配電箱采用了高性能處理器和高分辨率的 A/D 轉換器,每周波 32 點采樣,結合專用的測量 CT,保證了遙測量的高精度。
技術參數
●傳輸方式:異步。
●交流電壓回路:<0.5VA/相。
●地址:1~110。
●頻率精度:≤0.01Hz。
●電流、電壓遙測量計量等級:0.5級
-
