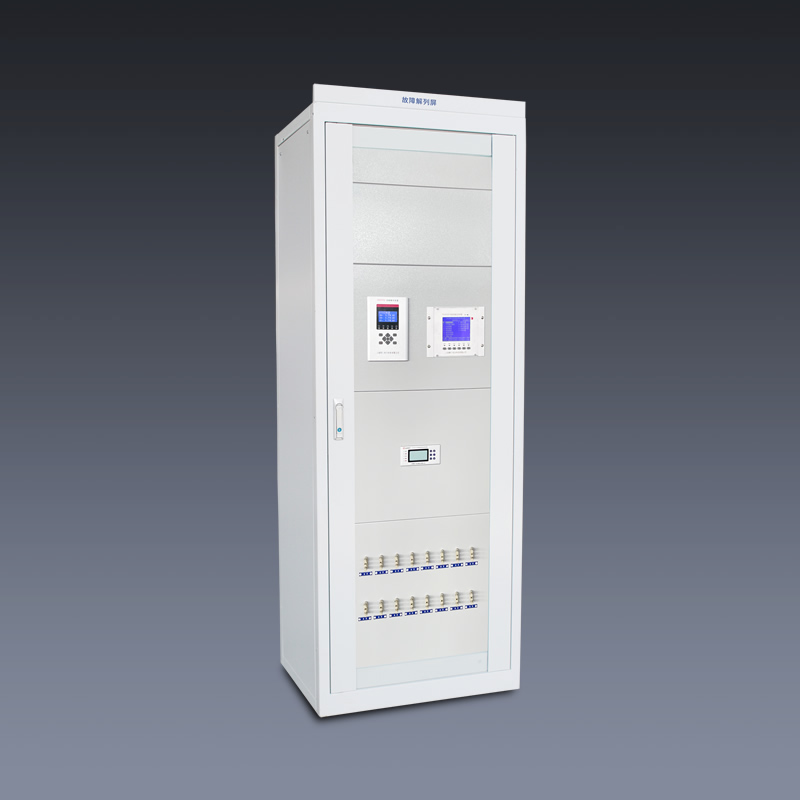

光伏故障解列屏概述
光伏故障解列屏一般在變電和配電中很難看見，多使用于水力發電、火力發電和光伏發電等一些發電項目上。故障解列屏安裝于光伏二次設備預制艙內。對于集中式光伏電站系統和分布式光伏電站系統中，為了避免由于電站的原因?qū)е码娋W(wǎng)電能質量受到波動，故障解列裝置動作，跳開并網開關。與防孤島保護裝置的的使用意義正好相反，防孤島保護裝置是當電網出現異常或者停電時，為了避免電站出現孤網運行狀態，防孤島保護裝置跳閘。
光伏故障解列屏技術參數
| 工作電源 | |
| 額定工作電壓 | AC220、DC220V或DC110V (訂貨注明) |
| 額定交流電流 | 5A或1A（訂貨注明） |
| 額定交流電壓 | 400V或100V（訂貨注明） |
| 頻率 | 50Hz |
|
|
| 工作電源 | 正常工作時，不大于5W（保護動作時不大于10W） |
| 交流電流回路 | ＜0.5VA/相（In=1A）， ＜1VA/相（In=5A） |
| 交流電壓回路 | ＜0.5VA/相 |
| 精確工作范圍 | |
| 電流 | 0.04In～20In |
| 電壓 | 0.4V～1.2Un |
| 頻率 | 0.9Fn～1.1Fn |
| 時間 | 0～100s |
| 保護部分精度 | |
| 定值精度 | ≤±5% |
| 時間精度 | ＜±1%整定時間+35ms |
| 整組動作時間 | ≤35ms |
| 頻率精度 | ≤0.01Hz |
| 測控部分精度 | |
| 交流量精度 | ≤±0.2% |
| 有功無功 | ≤±0.5% |
| 通信接口 | |
| 數量 | 1個 |
| 電氣特性 | RS485 |
| 傳輸方式 | 異步 |
| 通信協議 | MODBUS |
| 地址 | 1～110 |
| 波特率 | ≤1Mbps |
| 通信介質 | 雙絞線或光纖 |
光伏故障解列屏功能配置表
| 功能 | 描述 |
| 保護功能 | 低頻第1輪 |
| 低頻第2輪 | |
| 低頻第3輪 | |
| 低頻第4輪 | |
| 低頻加速第1輪 | |
| 低頻加速第2輪 | |
| 低頻特殊第2輪 | |
| 低壓第1輪 | |
| 低壓第2輪 | |
| 低壓第3輪 | |
| 低壓第4輪 | |
| 低壓加速第1輪 | |
| 低壓加速第2輪 | |
| 低壓特殊第2輪 | |
| #1TV自檢 | |
| #2TV自檢 | |
| I母PT斷線 | |
| I母PT失壓 | |
| II母PT斷線 | |
| II母PT失壓 | |
| 遙測遙信 | 電壓、頻率 |
| 16路遙信量 | |
| 出口 | 16路出口 |
| 事件記錄 | 保護事件、告警事件 |
| 遙信變位事件 | |
| 操作記錄事件 | |
| 事故變位次數統計 | |
| 控制 | 遠方定值修改 |
| 遠方保護投/退 | |
| 通訊 | RS485（選配以太網） |
